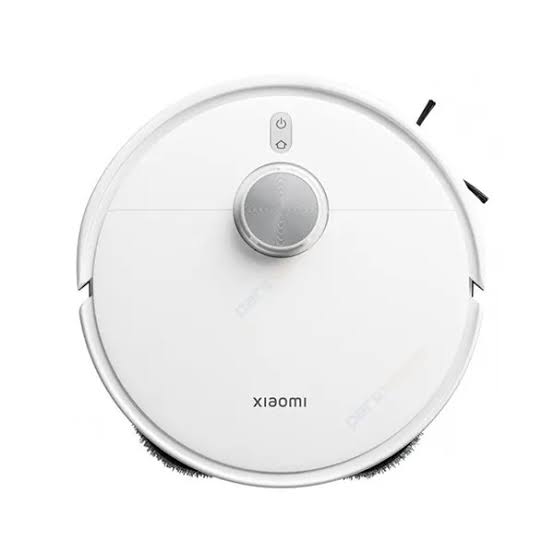

جارو رباتیک شیائومی مدل S40

گالریاشو:

𝗠𝗼𝗮𝗿𝗲𝗳𝗶 𝗠𝗮𝗵𝘀𝗼𝗼𝗹 | معرفی محصول

جارو رباتیک شیائومی مدل Xiaomi Robot Vacuum S40 با کد فنی OV81، یک ربات جاروکش و تی‌کش برای نظافت روزمره و پوشش خانه‌های نسبتاً بزرگ است. مکش حداکثر ۱۰۰۰۰ پاسکال، باتری ۵۲۰۰ میلی‌آمپرساعتی با شارژدهی آزمایشگاهی تا ۱۸۰ دقیقه، سیستم ضد گره مو در برس اصلی و کناری، ناوبری لیزری LDS و مخزن گردوغبار ۵۲۰ میلی‌لیتری از مهم‌ترین ویژگی‌های این مدل هستند. S40 از داک شارژ ساده استفاده می‌کند و ایستگاه تخلیه یا شست‌وشوی خودکار ندارد؛ موضوعی که قیمت و فضای موردنیاز داک را پایین نگه می‌دارد، اما رسیدگی دستی بیشتری از کاربر می‌خواهد.

نکته مهم در گالریاشو این است که Xiaomi S40 با S40C و S40 Pro یک مدل نیست. مدل دقیق S40 دارای کد OV81، مکش ۱۰۰۰۰ پاسکال و باتری ۵۲۰۰ میلی‌آمپرساعتی است؛ بنابراین مشخصات S40C یا قابلیت‌های پیشرفته‌تر S40 Pro نباید برای این محصول استفاده شوند.

⚙️ برند: Xiaomi
⚙️ مدل تجاری: Xiaomi Robot Vacuum S40
⚙️ کد فنی محصول: OV81
⚙️ نوع دستگاه: جارو رباتیک جاروکش و تی‌کش
⚙️ حداکثر قدرت مکش: ۱۰۰۰۰ پاسکال
⚙️ حالت‌های مکش: Silent، Standard، Strong و Turbo
⚙️ سیستم ناوبری: LDS Laser Navigation
⚙️ نقشه‌برداری ۳۶۰ درجه: دارد
⚙️ ذخیره نقشه چندطبقه: دارد
⚙️ برنامه‌ریزی خودکار مسیر: دارد
⚙️ نظافت اتاق انتخابی: دارد
⚙️ نظافت منطقه‌ای: دارد
⚙️ مناطق ممنوعه و دیوار مجازی: دارد
⚙️ تنظیمات اختصاصی نظافت فرش: دارد
⚙️ فناوری ضد گره مو: دارد
⚙️ برس اصلی: طراحی V شکل با دندانه‌های شانه‌ای ضد گره
⚙️ برس کناری: طراحی ضد گره مو
⚙️ سیستم تی‌کشی: پد تی مرطوب با کنترل الکترونیکی آب
⚙️ تعداد سطوح خروجی آب: ۳ سطح
⚙️ ظرفیت مخزن آب: حداقل ۲۷۰ میلی‌لیتر طبق آزمون رسمی شیائومی
⚙️ ظرفیت مخزن گردوغبار: حداقل ۵۲۰ میلی‌لیتر طبق آزمون رسمی شیائومی
⚙️ حداکثر عبور از آستانه: ۲۰ میلی‌متر با پد تی خشک، طبق آزمون رسمی سازنده
⚙️ ظرفیت اسمی باتری: ۵۲۰۰ میلی‌آمپرساعت
⚙️ زمان جاروکشی و تی‌کشی در حالت Standard: حداقل ۱۸۰ دقیقه در شرایط آزمون رسمی
⚙️ توان نامی: ۷۰ وات
⚙️ ولتاژ نامی: ۱۴.۴ ولت DC
⚙️ ولتاژ شارژ: ۲۰ ولت DC
⚙️ ابعاد ربات: ۳۴۰ × ۳۴۰ × ۹۸ میلی‌متر
⚙️ وزن خالص در صفحات رسمی اغلب بازارها: ۴.۱۲ کیلوگرم
⚙️ کنترل با Mi Home / Xiaomi Home: دارد
⚙️ نظافت زمان‌بندی‌شده: دارد
⚙️ حالت Do Not Disturb: دارد
⚙️ قفل کودک: دارد
⚙️ شبکه Wi-Fi سازگار: ۲.۴ گیگاهرتز
⚙️ نوع داک: پایه شارژ
⚙️ مدل داک: OV81CDZ
⚙️ ابعاد داک: ۱۳۰ × ۱۲۱ × ۹۵ میلی‌متر
⚙️ ورودی داک: ۱۰۰ تا ۲۴۰ ولت AC، فرکانس ۵۰/۶۰ هرتز
⚙️ تخلیه خودکار گردوغبار: ندارد
⚙️ شست‌وشوی خودکار تی: ندارد
⚙️ خشک‌کردن خودکار تی: ندارد

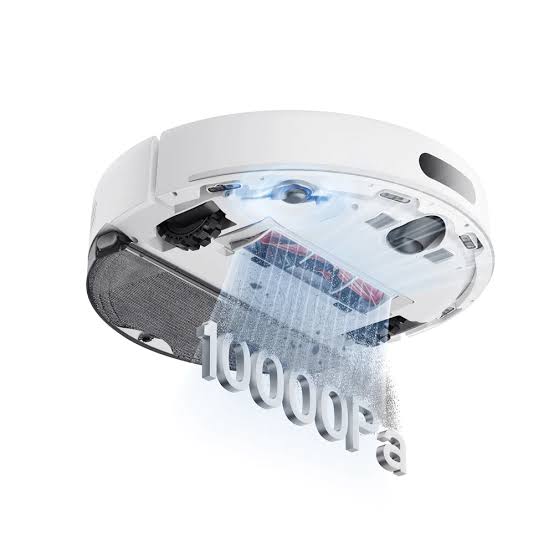

𝟭𝟬,𝟬𝟬𝟬 𝗣𝗮 | مکش ۱۰ هزار پاسکال

Xiaomi Robot Vacuum S40 حداکثر مکش ۱۰۰۰۰ پاسکال ارائه می‌دهد. شیائومی این مقدار را با دستگاه کاملاً شارژ و در حالت Turbo اندازه‌گیری کرده است؛ بنابراین قدرت واقعی در استفاده روزمره به حالت مکش، وضعیت باتری، نوع کف و شرایط برس بستگی دارد.

چهار حالت Silent، Standard، Strong و Turbo اجازه می‌دهند قدرت جاروکشی متناسب با محیط تنظیم شود. برای گردوغبار سبک نیازی به استفاده دائمی از Turbo نیست، در حالی که برای خرده‌ریز یا آلودگی بیشتر می‌توان قدرت را افزایش داد.

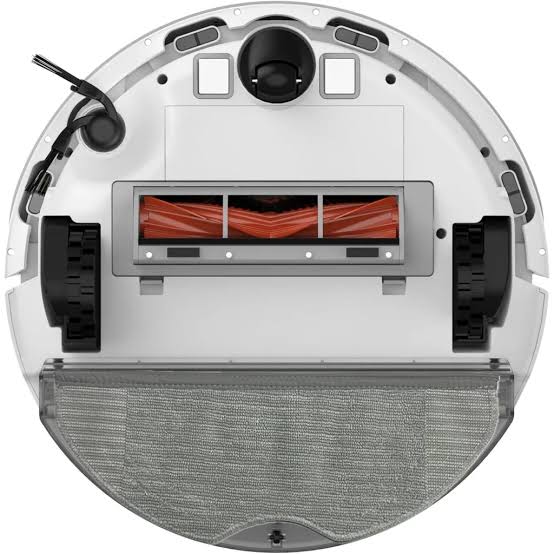

𝗔𝗻𝘁𝗶-𝗧𝗮𝗻𝗴𝗹𝗲 | طراحی ضد گره مو

S40 برای کاهش پیچیدن مو به دور برس اصلی و کناری طراحی شده است. برس اصلی دارای فرم V شکل برای هدایت بهتر مو و دندانه‌های شانه‌ای است که به کاهش تجمع مو کمک می‌کنند.

برس کناری نیز ساختار ضد گره دارد. این ترکیب برای خانه‌هایی که موی بلند یا موی حیوانات خانگی روی زمین جمع می‌شود، نگهداری دستگاه را آسان‌تر می‌کند.

شیائومی تأکید می‌کند Anti-Tangle به معنی حذف کامل پیچیدن مو نیست و میزان گره‌خوردگی با محیط متفاوت است؛ بنابراین بررسی دوره‌ای برس‌ها همچنان لازم است.

𝟱𝟮𝟬𝟬 𝗺𝗔𝗵 | باتری مناسب خانه‌های بزرگ

باتری S40 ظرفیت اسمی ۵۲۰۰ میلی‌آمپرساعت دارد. این ظرفیت در مقایسه با S40C یکی از تفاوت‌های مهم میان این دو مدل است.

طبق آزمون سازنده، دستگاه با شارژ کامل و در حالت Standard توانسته جاروکشی و تی‌کشی را حداقل ۱۸۰ دقیقه ادامه دهد. این آزمایش روی سطح باز کاشی انجام شده و زمان واقعی در خانه به قدرت مکش، موانع، نوع کف و نقشه محیط بستگی دارد.

شارژدهی طولانی باعث می‌شود S40 برای خانه‌هایی با متراژ بیشتر گزینه کاربردی‌تری باشد و احتمال نیاز به توقف میان کار برای شارژ کاهش پیدا کند.

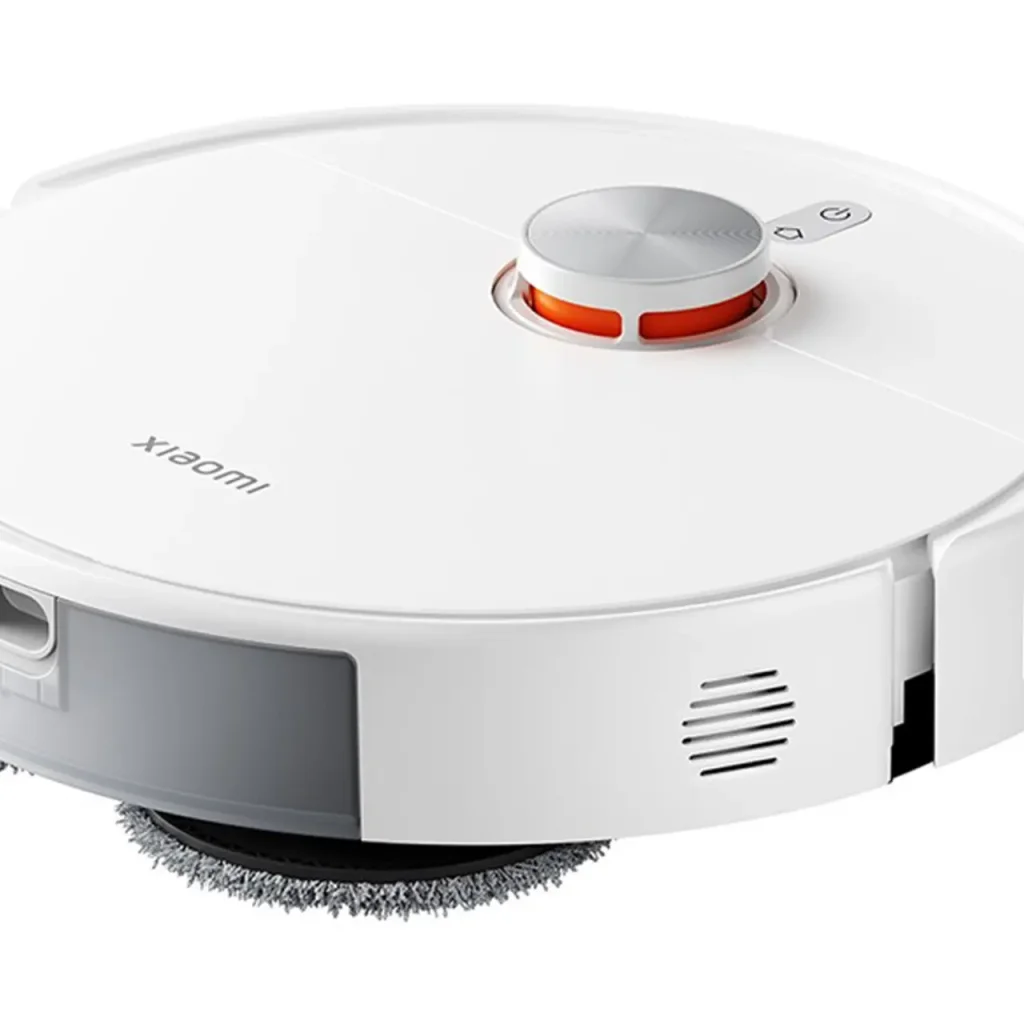

𝗟𝗗𝗦 𝗟𝗮𝘀𝗲𝗿 | ناوبری لیزری ۳۶۰ درجه

سیستم LDS محیط اطراف را اسکن می‌کند تا ربات موقعیت خود را تشخیص دهد و نقشه خانه را بسازد.

S40 قادر است نقشه‌های سه‌بعدی ۳۶۰ درجه و نقشه چندطبقه ایجاد و ذخیره کند. برنامه‌ریزی خودکار مسیر نیز کمک می‌کند دستگاه به‌جای حرکت تصادفی، مسیر نظافت منظم‌تری داشته باشد.

این قابلیت در خانه‌های چنداتاقه اهمیت بیشتری پیدا می‌کند، زیرا می‌توان نظافت را براساس نقشه و فضای موردنظر مدیریت کرد.

𝗦𝗺𝗮𝗿𝘁 𝗠𝗮𝗽 | نظافت مطابق نقشه خانه

بعد از تکمیل نقشه در Xiaomi Home، کاربر می‌تواند برنامه نظافت را متناسب با خانه شخصی‌سازی کند.

⚙️ انتخاب اتاق مشخص برای نظافت
⚙️ تعیین منطقه دلخواه روی نقشه
⚙️ ایجاد Restricted Area
⚙️ ساخت دیوار مجازی
⚙️ مدیریت نقشه طبقات مختلف
⚙️ تنظیم برنامه زمانی نظافت
⚙️ تعیین ترجیحات نظافت فرش

این امکانات باعث می‌شوند برای تمیزکردن یک اتاق یا محدوده خاص نیازی به اجرای نظافت کامل خانه نباشد.

𝟱𝟮𝟬 𝗺𝗟 | مخزن گردوغبار بزرگ

شیائومی ظرفیت مخزن گردوغبار S40 را حداقل ۵۲۰ میلی‌لیتر اعلام کرده است. این مقدار براساس آزمون داخلی سازنده و پرکردن مخزن با ذرات پلاستیکی اندازه‌گیری شده است.

مخزن بزرگ‌تر برای خانه‌های وسیع‌تر یا محیط‌هایی که گردوغبار بیشتری دارند مفید است، زیرا احتمال پرشدن مخزن در میانه یک چرخه نظافت را کاهش می‌دهد.

با این حال S40 ایستگاه تخلیه خودکار ندارد؛ بنابراین پس از پرشدن مخزن، کاربر باید آن را به‌صورت دستی خارج و تخلیه کند.

𝟮𝟳𝟬 𝗺𝗟 | تی‌کشی با کنترل الکترونیکی آب

مخزن آب S40 حداقل ۲۷۰ میلی‌لیتر ظرفیت دارد و خروجی آب آن به‌صورت الکترونیکی کنترل می‌شود.

از طریق Xiaomi Home می‌توان میزان آب را در سه سطح تنظیم کرد. این قابلیت اجازه می‌دهد رطوبت پد متناسب با نوع سطح و میزان آلودگی تغییر کند.

تی‌کشی S40 از نوع پد مرطوب معمولی است. در مشخصات رسمی این مدل، موتور چرخاننده تی یا سیستم لرزشی اعلام نشده است؛ بنابراین نباید عملکرد آن را با مدل‌های دارای دو تی چرخان یا غلتک تی یکسان دانست.

𝗖𝗮𝗿𝗽𝗲𝘁 | نکته مهم درباره فرش

Xiaomi Home امکان تنظیم ترجیحات نظافت فرش را برای S40 فراهم می‌کند، اما در اطلاعات رسمی این مدل قابلیت بالا بردن خودکار پد تی روی فرش اعلام نشده است.

بنابراین اگر پد مرطوب روی ربات نصب باشد، بهتر است برای فرش‌ها تنظیمات مناسب یا محدوده ممنوعه تعریف شود تا از تماس ناخواسته پد مرطوب با فرش جلوگیری شود.

برای خانه‌ای که بخش زیادی از آن با فرش پوشیده شده، این محدودیت باید پیش از خرید در نظر گرفته شود.

𝟮𝟬 𝗺𝗺 | عبور از آستانه

طبق آزمون رسمی شیائومی، S40 در شرایطی که پد تی خشک باشد می‌تواند از آستانه عمودی با ارتفاع حداکثر ۲۰ میلی‌متر عبور کند.

این عدد در شرایط آزمون سازنده اندازه‌گیری شده و شکل لبه، جنس سطح، زاویه آستانه و وضعیت چرخ‌ها می‌توانند نتیجه واقعی را تغییر دهند.

𝗫𝗶𝗮𝗼𝗺𝗶 𝗛𝗼𝗺𝗲 | کنترل هوشمند با موبایل

برنامه Mi Home / Xiaomi Home مرکز اصلی مدیریت S40 است. کاربر می‌تواند دستگاه را به شبکه متصل کند، نقشه را مدیریت کند، نظافت زمان‌بندی‌شده بسازد و تنظیمات مختلف را تغییر دهد.

طبق FAQ رسمی شیائومی، این دستگاه از Wi-Fi با فرکانس ۲.۴ گیگاهرتز پشتیبانی می‌کند و به شبکه ۵ گیگاهرتز متصل نمی‌شود.

حالت Do Not Disturb نیز به‌صورت پیش‌فرض برای بازه ۱۰ شب تا ۸ صبح تنظیم شده و زمان آن از طریق برنامه قابل تغییر است.

𝗖𝗵𝗶𝗹𝗱 𝗟𝗼𝗰𝗸 | قفل کودک

S40 از قفل کودک پشتیبانی می‌کند. با فعال‌شدن این قابلیت می‌توان احتمال اجرای ناخواسته فرمان‌ها از طریق دکمه‌های دستگاه توسط کودک را کاهش داد.

این قابلیت برای خانواده‌هایی که کودک خردسال دارند یک جزئیات ساده اما کاربردی محسوب می‌شود.

𝗖𝗵𝗮𝗿𝗴𝗶𝗻𝗴 𝗗𝗼𝗰𝗸 | پایه شارژ کوچک

S40 از داک شارژ OV81CDZ با ابعاد فقط ۱۳۰ × ۱۲۱ × ۹۵ میلی‌متر استفاده می‌کند. پس از پایان نظافت، ربات به پایه برمی‌گردد و شارژ می‌شود.

این پایه یک OMNI Station نیست و امکاناتی مانند تخلیه خودکار گردوغبار، شست‌وشوی پد یا خشک‌کردن تی را ارائه نمی‌کند.

مزیت این ساختار، اشغال فضای بسیار کمتر نسبت به ایستگاه‌های بزرگ و عدم نیاز به مخازن متعدد است؛ اما در مقابل کاربر باید تخلیه مخزن گردوغبار، پرکردن آب و شستن پد را خودش انجام دهد.

𝗦𝟰𝟬 𝘃𝘀 𝗦𝟰𝟬𝗖 | تفاوت مهم دو مدل

Xiaomi Robot Vacuum S40 و S40C دو مدل متفاوت هستند. S40 با کد OV81 به مکش حداکثر ۱۰۰۰۰ پاسکال و باتری اسمی ۵۲۰۰ میلی‌آمپرساعتی مجهز شده است.

S40C با کد E101 در مشخصات رسمی خود مکش ۵۰۰۰ پاسکال و باتری اسمی ۲۶۰۰ میلی‌آمپرساعتی دارد. بنابراین S40 از نظر مکش و ظرفیت باتری روی کاغذ در سطح بالاتری قرار می‌گیرد.

هنگام خرید در گالریاشو یا هر فروشگاه دیگر، بهتر است نام S40 و کد OV81 روی برچسب دستگاه یا بسته‌بندی بررسی شود تا با S40C اشتباه نشود.

𝗣𝗮𝗰𝗸𝗮𝗴𝗲 | محتویات رسمی بسته

⚙️ یک دستگاه Xiaomi Robot Vacuum S40
⚙️ یک پایه شارژ
⚙️ یک برس کناری
⚙️ یک برس اصلی نصب‌شده
⚙️ مجموعه مخزن آب و پد تی
⚙️ یک مخزن گردوغبار نصب‌شده
⚙️ آداپتور برق
⚙️ کاور برس
⚙️ دفترچه راهنما
⚙️ برگه ضمانت متناسب با بازار عرضه

𝗡𝗮𝗵𝘃𝗲 𝗘𝘀𝘁𝗲𝗳𝗮𝗱𝗲 | نکات استفاده

⚙️ پیش از اولین نظافت، دستگاه را روی داک قرار دهید و اجازه دهید باتری کاملاً شارژ شود.
⚙️ برای ساخت نقشه دقیق‌تر، درهای اتاق‌های موردنظر را باز و اجسام پراکنده روی کف را جمع کنید.
⚙️ میزان خروجی آب را از میان سه سطح متناسب با جنس کف و نیاز به تی‌کشی انتخاب کنید.
⚙️ هنگام استفاده از تی مرطوب، محدوده فرش‌ها را در نقشه مدیریت کنید؛ زیرا بالا رفتن خودکار تی برای S40 اعلام نشده است.
⚙️ برای اتصال به Xiaomi Home از شبکه Wi-Fi سازگار ۲.۴ گیگاهرتز استفاده کنید.

𝗡𝗲𝗴𝗮𝗵𝗱𝗮𝗿𝗶 | نگهداری و مراقبت

⚙️ مخزن گردوغبار ۵۲۰ میلی‌لیتری را براساس میزان واقعی پرشدن به‌صورت دستی تخلیه کنید.
⚙️ پد تی را بعد از استفاده بشویید و برای جلوگیری از باقی‌ماندن رطوبت و بو اجازه دهید کاملاً خشک شود.
⚙️ برس اصلی و برس کناری را با وجود طراحی ضد گره، دوره‌ای برای وجود مو و نخ بررسی کنید.
⚙️ حسگر LDS و حسگرهای دستگاه را تمیز نگه دارید تا نقشه‌برداری و حرکت ربات مختل نشود.
⚙️ در صورت عدم استفاده طولانی‌مدت، طبق توصیه شیائومی باتری را حداقل هر سه ماه یک‌بار شارژ کنید.

𝗠𝗼𝗻𝗮𝘀𝗲𝗯 𝗖𝗵𝗲 𝗞𝗮𝘀𝗶 𝗔𝘀𝘁 | مناسب چه کسی است

Xiaomi Robot Vacuum S40 در گالریاشو برای کاربری مناسب است که قدرت مکش بالا، باتری بزرگ، ناوبری لیزری و تی‌کشی روزمره را می‌خواهد اما نیازی به ایستگاه بزرگ خودتمیزشونده ندارد. باتری ۵۲۰۰ میلی‌آمپرساعتی و زمان کار آزمایشگاهی تا ۱۸۰ دقیقه برای خانه‌های بزرگ‌تر مزیت محسوب می‌شوند. در مقابل، تخلیه گردوغبار، شست‌وشوی تی و پرکردن آب دستی هستند و پد تی نیز قابلیت بالارفتن خودکار روی فرش ندارد.

𝗠𝗮𝘇𝗮𝘆𝗮 | مزایا

⚙️ مکش حداکثر ۱۰۰۰۰ پاسکال با چهار حالت قدرت، برای نظافت گردوغبار، مو و خرده‌ریزهای روزمره
⚙️ باتری ۵۲۰۰ میلی‌آمپرساعتی با حداقل ۱۸۰ دقیقه جارو و تی در آزمون Standard، برای پوشش بهتر خانه‌های بزرگ
⚙️ سیستم LDS با نقشه ۳۶۰ درجه و پشتیبانی از چند طبقه، برای مسیریابی منظم و مدیریت دقیق‌تر نظافت
⚙️ طراحی ضد گره در برس اصلی و کناری، برای کاهش تجمع مو و ساده‌ترشدن نگهداری دستگاه
⚙️ مخزن گردوغبار ۵۲۰ میلی‌لیتری و مخزن آب ۲۷۰ میلی‌لیتری با سه سطح آب، برای نظافت طولانی‌تر با توقف کمتر

شعار گالریاشو: ۱۰ هزار پاسکال قدرت، تا ۱۸۰ دقیقه نظافت هوشمند
